Hej tamo! Kao dobavljač pretvarača s promjenjivom frekvencijom za kontrolu brzine (VFD), često me pitaju o integraciji ovih pogona sa programibilnim logičkim kontrolerima (PLC). To je ključni proces koji može značajno poboljšati efikasnost i funkcionalnost industrijskih sistema. U ovom blogu ću vas provesti kroz korake za integraciju VFD kontrole brzine sa PLC-om.
Korak 1: Razumjeti osnove
Prije nego što započnete proces integracije, bitno je dobro razumjeti i VFD i PLC. VFD je uređaj koji kontrolira brzinu i moment elektromotora mijenjajući frekvenciju i napon koji mu se dovodi. S druge strane, PLC je digitalni računar koji se koristi za automatizaciju industrijskih procesa, kao što je upravljanje mašinama na fabričkim montažnim linijama.
Morate znati specifikacije vašeg VFD-a, uključujući njegove komunikacijske protokole, ulazno/izlazne (I/O) mogućnosti i nazivne snage. Slično, razumjeti komunikacione portove PLC-a, programski jezik i I/O module. Ovo znanje će vam pomoći da odaberete pravi način povezivanja i ispravno konfigurirate uređaje.
Korak 2: Odaberite komunikacijski protokol
Postoji nekoliko komunikacijskih protokola dostupnih za povezivanje VFD-a na PLC, kao što su Modbus, Profibus, Ethernet/IP i CANopen. Izbor protokola zavisi od različitih faktora, uključujući udaljenost između uređaja, potrebnu brzinu prenosa podataka i kompatibilnost sa vašim postojećim sistemom.
Na primjer, Modbus je široko korišten protokol zbog svoje jednostavnosti i kompatibilnosti s mnogim uređajima. Može se koristiti i za serijsku i za Ethernet komunikaciju. Ako vam je potreban prijenos podataka velike brzine i radite u industrijskom okruženju, Ethernet/IP bi mogao biti bolji izbor. To je uobičajen protokol u automobilskoj i proizvodnoj industriji.
Evo nekih diskova koji podržavaju različite komunikacijske protokole:
- Pogoni sabirnice velike brzine: Ovi pogoni su dizajnirani za aplikacije koje zahtijevaju komunikaciju velikom brzinom i preciznu kontrolu.
- Vektorski upravljački pogon: Ovaj pogon nudi napredne mogućnosti vektorske kontrole i podržava višestruke komunikacijske protokole.

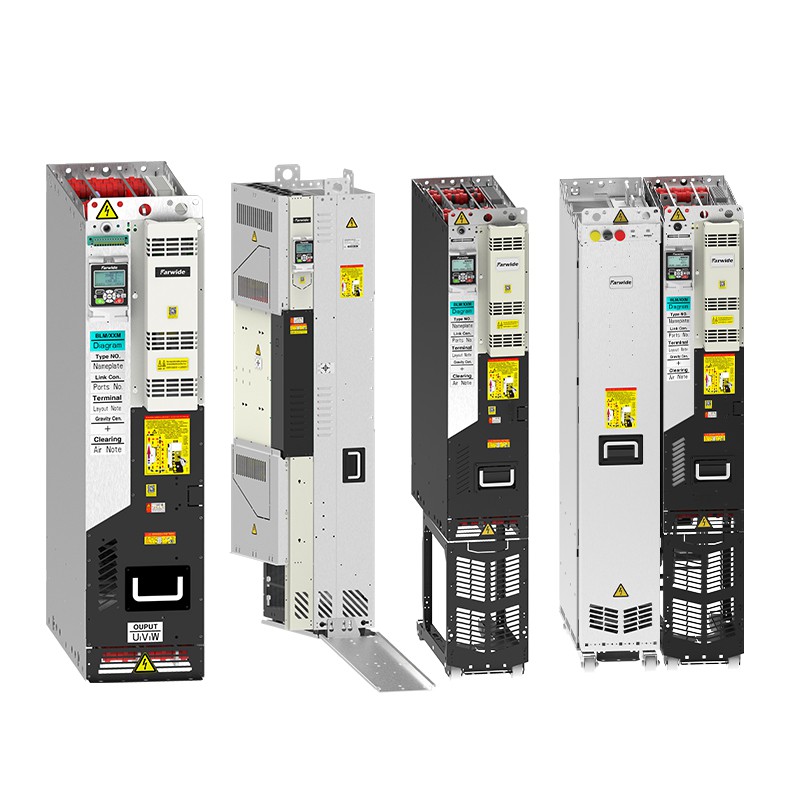

- Niskofrekventni motorni pogon visokog momenta: Idealan za aplikacije kojima je potreban visok obrtni moment na niskim frekvencijama, ima i fleksibilne mogućnosti komunikacije.
Korak 3: Napravite fizičku vezu
Nakon što odaberete komunikacijski protokol, vrijeme je da uspostavite fizičku vezu između VFD-a i PLC-a. Ovo uključuje povezivanje odgovarajućih kablova i portova u skladu sa zahtevima protokola.
Za serijsku komunikaciju obično ćete koristiti RS-232 ili RS-485 kablove. Pobrinite se da slijedite ispravne procedure za pinout i uzemljenje kako biste izbjegli smetnje signala. Ako koristite Ethernet komunikaciju, povežite uređaje pomoću Ethernet kabela i provjerite jesu li na istoj mreži.
Osim komunikacijskih kabela, možda ćete morati povezati i kablove za napajanje na VFD i PLC. Prilikom povezivanja uvijek slijedite upute proizvođača i sigurnosne smjernice.
Korak 4: Konfigurirajte VFD
Nakon fizičke veze, potrebno je konfigurirati VFD za komunikaciju s PLC-om. Ovo uključuje postavljanje komunikacijskih parametara, kao što su brzina prijenosa, paritet i stop bitovi za serijsku komunikaciju, ili IP adresa i maska podmreže za Ethernet komunikaciju.
Također ćete morati konfigurirati I/O postavke VFD-a tako da odgovaraju zahtjevima PLC-a. Na primjer, možda ćete morati postaviti ulazne i izlazne signale koji će se koristiti za kontrolu brzine, start/stop komande i povratne informacije o grešci.
Većina VFD uređaja dolazi sa ugrađenim softverom za konfiguraciju ili ekranom koji vam omogućava da izvršite ove postavke. Slijedite korisnički priručnik ili softverska uputstva da biste ispravno konfigurirali VFD.
Korak 5: Programirajte PLC
Sljedeći korak je programiranje PLC-a da komunicira s VFD-om i kontrolira njegov rad. Ovo uključuje pisanje programa u programskom jeziku PLC-a, kao što je lestvičasta logika, funkcionalni blok dijagram ili strukturirani tekst.
Program bi trebao uključivati upute za slanje komandi VFD-u, kao što je podešavanje brzine, pokretanje i zaustavljanje motora i praćenje statusa VFD-a. Također ćete morati riješiti sve greške ili greške koje se mogu pojaviti tokom rada.
Prilikom programiranja PLC-a, pazite da koristite ispravne komunikacijske funkcije i adrese za odabrani protokol. Testirajte program u simulacijskom okruženju prije nego ga implementirate u stvarni sistem kako biste osigurali njegovu funkcionalnost.
Korak 6: Testirajte integraciju
Nakon što ste konfigurirali VFD i programirali PLC, vrijeme je da testirate integraciju. Počnite uključivanjem uređaja i provjerom komunikacijske veze. Možete koristiti dijagnostičke alate ili zaslonsku ploču VFD-a da provjerite da li uređaji komuniciraju ispravno.
Zatim testirajte osnovne funkcije sistema, kao što su pokretanje i zaustavljanje motora, promjena brzine i praćenje statusa. Provjerite ima li grešaka ili abnormalnog ponašanja i izvršite potrebna prilagođavanja konfiguracije ili programiranja.
Takođe je dobra ideja da izvršite neke testove na stres kako biste osigurali pouzdanost sistema u različitim radnim uslovima. To može uključivati rad motora na različitim brzinama, primjenu varijacija opterećenja i simuliranje stanja kvara.
Korak 7: Rješavanje problema i optimizacija
Ako naiđete na bilo kakve probleme tokom faze testiranja, nemojte paničariti. Rješavanje problema je normalan dio procesa integracije. Započnite provjerom fizičkih veza, komunikacijskih postavki i programskog koda za bilo kakve greške.
Koristite dijagnostičke alate i ugrađene kodove grešaka VFD-a da biste identificirali osnovni uzrok problema. Ako i dalje ne možete riješiti problem, kontaktirajte tim za tehničku podršku proizvođača VFD-a ili PLC-a za pomoć.
Nakon što riješite sve probleme, možete optimizirati sistem za bolje performanse. Ovo može uključivati prilagođavanje kontrolnih parametara, fino podešavanje programiranja ili nadogradnju hardvera ako je potrebno.
Zaključak
Integracija VFD kontrole brzine sa PLC-om je složen, ali isplativ proces. Prateći ove korake, možete osigurati uspješnu integraciju i postići poboljšanu kontrolu i efikasnost u vašem industrijskom sistemu.
Ako ste zainteresirani za kupovinu VFD kontrole brzine ili trebate više informacija o procesu integracije, slobodno se obratite. Tu smo da vam pomognemo da pronađete pravo rješenje za vaše potrebe.
